На выходных тоже решил таки реализовать предложенную pushik'ом идею:

Вытащил блок стеклоподъемника, разобрал, изъял плату. Припаиваться решил не к ножкам, а к контактам на самой плате, просто отследил по дорожкам где удобнее всего припаяться. 12 контакт (корпус) сделал от ножки разъема.

Припаял проводки (не показан провод от 12 контакта)

Подобрал реле. На 12 вольт не нашел, но нашел на 24 В, которое срабатывает и при 12 В

Проделал в тыльной стороне корпуса отверстие в которое продел провода. Припаял диоды (соблюдая полярность) и заизолировал места пайки.

Соединил другие концы диодов вместе, заизолировал термоусадкой

Приклеил реле на двустороний скотч к корпусу стеклоподъемников, припаял и уложил провода, прикрепил их скотчем к корпусу.

Припаял к реле провод (синий) на который будет подаваться импуль от системы центрального замка. Также решил сделать это соединение разъмыкаемым используя клемник.

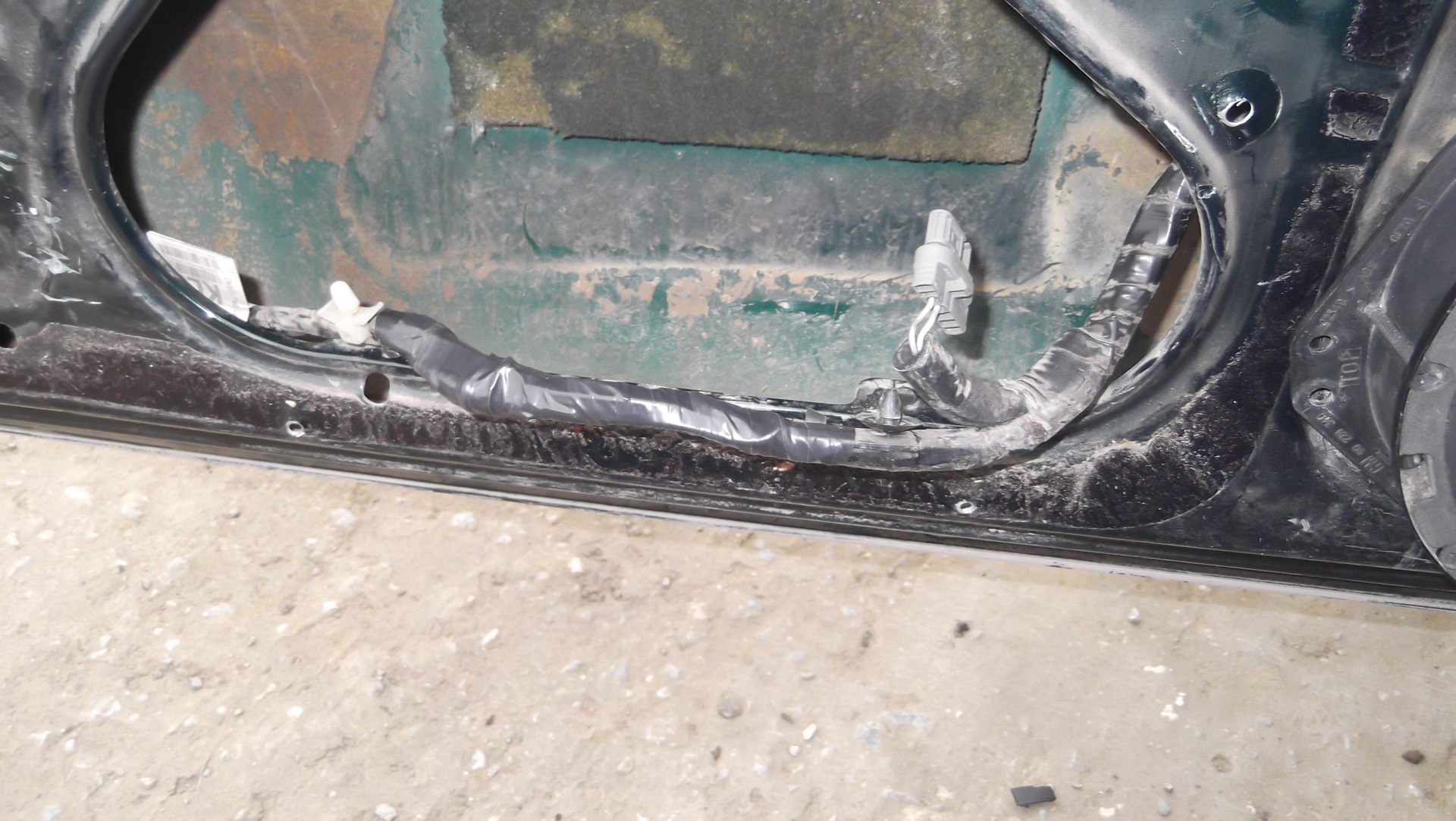

Снял внутренний кожух двери, отклеил пленку в том месте где буду проводить дальнейшую работу

Место соединения сигнального провода от ЦЗ (синий провод с черной полоской) с нашим проводом (синий) решил сделать с помошью муфты (в муфту продеваются 2 провода после чего она зажимается надрывая изоляцию обоих проводов язычком и т.о. образуется контакт)

"Выташил на свет" разъем (для этого пришлось открутить 3 шестигранных винта крепящих замок к двери)

Проташил синий провод к разъему и обжал муфтой с сине-черным проводом

Собрал все назад. Проверил как это работает. В процессе работы обнаружил, что управляя пассажирским стеклом я также управляю и водительским, пришел к выводу, что неисправен один из диодов. Заменил неисправный и все заработало как часы

Вот окончательный вариант (сместил реле вправо, сделал изоляцию ножек реле)

ЗЫ вобщем не так уж колхозно и получилось

ЗЫЫ вижу тока один недостаток - в этой конструкции не нашлось места для железячки крепяшей блок управления стеклоподъемников к двери, но он хорошо держится и без нее :)
