3DS > Чертежи и оформление > Annotations > Условные обозначения резьбы Compass Справка по SOLIDWORKS Скрыть содержаниеОтобразить содержание

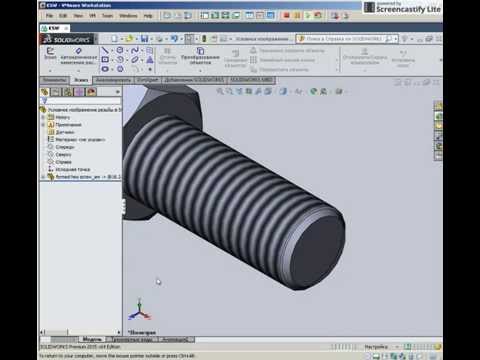

Условные изображения резьбы описывают атрибуты определенного отверстия, чтобы не было необходимости добавлять реальную резьбу в модель. Условное изображение резьбы представляет собой меньший (внутренний) диаметр резьбы на бобышке или больший (наружный) диаметр резьбы в отверстии и может включать условное обозначения отверстия.

Свойства условного изображения резьбы включают следующее:

  • Можно отображать резьбу на детали, сборке или чертеже, а также присоединять заметку условного обозначения резьбы. Можно добавить условные обозначения резьбы на конические отверстия. Если коническая резьба не кончается на плоской грани, она отсекается изогнутой гранью.

  • Условное обозначение резьбы отличается от других примечаний тем, что оно является абсорбированным элементом компонента, к которому оно присоединено. Например, условное изображение резьбы отверстия расположено в дереве конструирования FeatureManager как Условное изображение резьбы1 под элементом Отверстие вместе с эскизами, которые используются для создания отверстия.

  • Если указатель расположен на условном изображении резьбы, его форма изменится на .

  • Условные изображения резьбы в документах деталей вставляются в чертежные виды автоматически. Вставляется также условное изображение резьбы, если документ чертежа создан в стандарте ANSI. (Вставка выносок резьбы производится в PropertyManager Условное изображение резьбы , но они отображаются только в чертежных документах.) Выноски условных изображений резьбы не используются в стандартах ISO, JIS и некоторых других стандартах, но их можно отобразить с помощью команды Вставка требования в контекстном меню (см. следующий абзац). Чтобы вставить условные изображения резьбы из документов сборки в чертежи, нажмите Вставка, Элементы модели, затем Условное изображение резьбы .

  • В чертежах Вставка требования отображается в контекстном меню. Если требование к условному изображению резьбы задано в детали или сборке, но не отображается в чертеже, то это требование можно отобразить, выбрав этот элемент. Требование прикрепляется к резьбе по умолчанию. Требование - это заметка.

  • Если условное изображение резьбы добавляется во время работы с чертежным видом, деталь или сборка обновляется, включая в себя Условное изображение резьбы.

  • Можно измерить как круговое условное изображение резьбы, так и линейный размер сторон в чертеже. Невозможно указывать размер условных изображений резьбы в документах детали или сборки.

  • Видимость условных изображений резьбы зависит от видимости родительского элемента. При изменении режима отображения добавьте элементы в список Отобразить скрытые кромки или скрытии компонента видимость условного изображения резьбы изменяется.

  • Можно задать Высокое качество условного изображения резьбы, чтобы определить, отобразить или скрыть условные изображения резьбы.

  • Можно ссылаться на массив условных изображений резьбы.

  • Для отверстий под прямой и конический метчик можно добавить условные изображения резьбы в области Отверстие под крепеж.

    ПРИМЕЧАНИЕ: Для резьбовых отверстий с условными изображениями резьбы, созданными с помощью отверстия под крепеж, диаметром отверстия является диаметр сверления под метчик. Для резьбовых отверстий без условных изображений резьбы диаметром отверстия является диаметр резьбы.

  • Чтобы условные изображения резьбы отображались в закрашенном виде, нажмите кнопку Параметры . На вкладке Свойства документа выберите Оформление. В разделе Фильтр отображения выберите Закрашенные условные изображения резьбы.

Чтобы вставить условные изображения резьбы:

  1. На цилиндрическом элементе (бобышка, вырез или отверстие), выберите круговую кромку, где начинается резьба. Если элементом является коническое отверстие, выберите наружный диаметр. Если элементом является коническая бобышка, выберите внутренний диаметр.

Можно выбрать элемент после выбора инструмента.

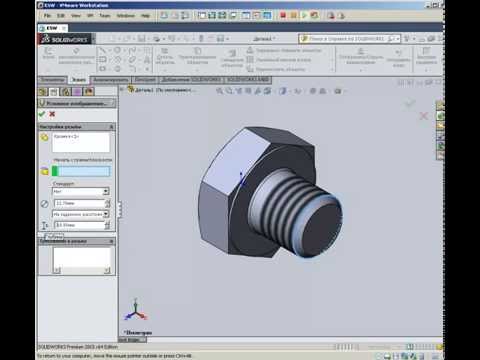

  1. Нажмите кнопку Условное изображение резьбы на панели инструментов "Примечания" или выберите Вставка, Примечания, Условное изображение резьбы.

  2. Задайте свойства в окне PropertyManager Условное изображение резьбы. .

  3. Нажмите на кнопку OK .

Чтобы редактировать условное изображение резьбы:

  1. В документе детали или сборки нажмите правой кнопкой мыши элемент Условное изображение резьбы и выберите Редактировать элемент .

  2. Внесите необходимые изменения в диалоговом окне PropertyManager Условное изображение резьбы и нажмите OK .

Чтобы задать толщину линии и стили, используемые для условных изображений резьбы, в активном документе:

  1. Нажмите кнопку Параметры . На вкладке Свойства документа выберите Толщина линии.

  2. В разделе Тип кромки выберите Условное изображение резьбы.

  3. В списках выберите Стиль и Толщина.

    В поле Предварительный просмотр отображаются результаты.

Поиск 'Условные изображения резьбы' в Базе знаний SOLIDWORKS.
