Возможно, любители простых периодических велопокатушек не знакомы с таким термином, однако те, кто часто использует велосипед в качестве транспортного средства и уж, тем более, профессионалы в области вело, в курсе, что такое кареточный механизм.

Как и любой механизм, эта деталь со временем подвергается внешнему воздействию, изнашивается или вовсе приходит в негодность, что требует обслуживания, полной или частичной замены. В любом случае, сначала необходимо снять каретку, установить пригодность детали, а затем уже решать, ремонтировать ее или менять на новую.

Велосипедная каретка: что это и зачем?

Каретка – это узел, расположенный в средней части рамы, помещенный в специальную полость – стакан. Где искать? Все просто: она спрятана там, где находятся шатуны с педалями и звездами. Основные функции каретки – это соединение шатунов с остовом велосипеда и обеспечение крутящего момента при педалировании.

Может возникнуть вполне резонный вопрос: а что, без этого приспособления совсем не обойтись? Велосипеда без каретки не бывает. Если такой все же попался, это означает, что он сейчас не в ходу.

В зависимости от модели велосипеда, каретки отличаются по размерам и ремонтопригодности. Наибольшее распространение получили 68-миллиметровые узлы, но можно встретить и другие диаметры. Диапазон длин кареточного вала: 110мм, 113мм и 122.5 мм.

Типы кареточных узлов:

  • картриджные (одноразовые);
  • разборные, которые подлежат ремонту.

К первому виду относятся каретки, устанавливаемые в раму и не подлежащие разборке. Очевидно, что срок службы такого механизма равен времени полного износа подшипников или оси. Полная герметизация узла позволяет эксплуатировать его длительное время даже в экстремальных условиях, не говоря уже о размеренной езде.

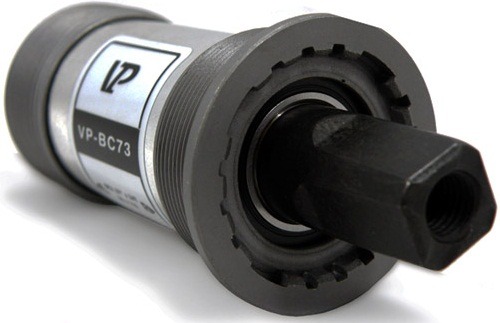

Неразборная каретка
Неразборная каретка

Разборные механизмы потребуют от владельца периодического осмотра и обслуживания. Последнее заключается в замене изношенных подшипников и смазке всего узла. О них как раз и поговорим далее: как снять каретку, устранить неисправность и снова собрать узел.

Разборные механизмы
Детали разборной каретки

Определение неисправности

О том, что каретка стала «глючить», можно узнать только при вращении педалей. Визуально проблемы узла определить трудно, поэтому лучше навострить уши и переместить внимание в область нижней части рамы. Слишком заслушиваться не стоит, особенно, если движетесь по оживленной дороге. Впрочем, если состояние каретки неважное, она о себе «прокричит» без промедлений.

Неисправная каретка не даст быстро ехать на велосипеде. Забившаяся грязь, изношенные подшипники и отсутствие смазки будут постоянно затруднять движение. Все это сопровождается неприятным скрипом и характерным стуком снизу. Также узел может начать люфтить (разбитые подшипники и перекос оси).

Окончательно проверить, действительно ли стоит разбирать каретку, можно методом «стоячей езды». Для этого надо немного разогнаться, привстать с сиденья и покрутить педали. При заклинивании кареточного механизма звуки и ухудшение хода педалей только усилятся.

метод «стоячей езды»
В таком положении нужно проверять состояние каретки

Снятие каретки: делаем правильно!

Абсолютно логично, что для устранения неисправности сначала нужно снять узел с велосипедной рамы. Если быть точным, то вытащить его из стакана. Как раз о том, как сделать это своими руками, и пойдет разговор.

Итак, прежде чем приступить к процедуре снятия, понадобится комплект инструментов:

  • Шатунная выжимка.
  • Гаечный ключ. Если размер гайки неизвестен, то пойдет разводной ключ.
  • Плоская отвертка.
  • Небольшой молоток.
  • Съемник каретки для извлечения из стакана.

Прежде чем приступить к разборке, следует очистить все пространство вокруг каретки. Влажной тряпкой убирается вся грязь и пыль с рамы, области кареточного стакана и шатунов. Этого будет достаточно, чтобы при разборе внутрь не попадала лишняя грязь. Но лучше будет, если помыть велосипед целиком. Чистота – лучший помощник в ремонте. Доказано!

С шатунов снимаются заглушки. В основном это пластиковые крышки, которые легко поддеваются отверткой и также легко вставляются обратно. Далее необходимо открутить гайки крепления шатунов к каретке. В этом деле и поможет выжимка: одеваем ее на гайку, затем берем ключ и отвинчиваем. В зависимости от типа резьбы, направление ослабления и затяжки гаек может меняться. Существует вариант, где на левой стороне резьба правая (против хода часовой стрелки – ослабление), а на правой – левая (против ЧС – затяжка). Может быть на обеих сторонах только правая резьба, разобраться будет несложно.

Следующий этап – снятие шатунов. Выжимка вставляется другим концом и закручивается в шатун. Болт выжимки с усилием ввинчивается в шатун, в результате чего он постепенно сходит с оси. Начинать снятие рекомендуется с той стороны, где нет трансмиссионных звезд.

ключ для снятия шатунов
Инструмент для снятия шатунов с оси

Каретка велосипеда держится с помощью специальных чашечек, зафиксированных кольцами. К кольцу приставляется отвертка таким образом, чтобы ее конец смотрел влево. Легкими постукиваниями молотка по отвертке колечко плавно проворачивается влево и соскакивает. Аналогично поворотом влево, ударным методом, извлекается и чашечка.

Итак, наконец-то подобрались к кареточным подшипникам. Эти маленькие детальки можно снять все той же отверткой: подденьте, и они выскочат.

Подшипники каретки и кольцо-фиксатор
Подшипники каретки в чашечках, кольцо-фиксатор

И, наконец, съемным устройством из стакана вытаскивается вал каретки – вращающаяся деталь, которая играет главную роль в подвижности шатунов велосипеда.

Кареточная ось
Кареточная ось

Устранение неисправностей: обслуживание, чистка, замена

Разобрали каретку, вытащили ее из рамы и что видим? Состояние кареточного стакана зависит от того, насколько много грязи попало в него и как сильно износились подшипники. Иногда подшипники просто разбиваются вдребезги и необходима их полная замена. Такое часто бывает, если кареточный узел эксплуатировался более трех-пяти лет.

Сначала все детали нужно проверить на дефекты. В первую очередь, это относится к подшипникам. Затем осматриваем каретки, чашечки с фиксаторами. Если какая-либо составляющая имеет видимые повреждения, то нужно поменять ее на новую. Остальные детали очищаются в растворителе. Сложнее всего будет прочистить подшипники: грязь очень прочно держится между шариками.

Пространство внутри стакана каретки чистится при помощи тряпки. Мелкую грязь лучше сбрызнуть смазывающим спреем (WD-40, например) и обтереть стенки мягкой сухой салфеткой.

Смазка и сборка каретки

При помощи отвертки обрабатываются стенки стакана. Наносить средство следует ровным тонким слоем. Не нужно класть внутрь горы смазки. Это ни к чему. Затем смазка наносится на подшипник, который вставляется со стороны звезд. Плоская рамка должна смотреть наружу. Затем необходимо смазать вал каретки и вставить его так, чтобы длинный конец был со стороны трансмиссии. В общем, сборка каретки происходит в обратном порядке.

Подшипник с другой стороны вставляется наоборот, рамкой в стакан. Чашечки смазываются изнутри, а потом одеваются. Закручивать необходимо до полного устранения осевого люфта. При этом вращение вала должно быть немного стеснено. Как только будут монтированы крепящие кольца, чашечка слегка отодвинется, и ось будет крутиться свободно.

Осталось собрать шатуны. Здесь самое главное – это надеть их так, чтобы при педалировании они, не дай бог, не отвалились. Процедура эффективной сборки шатунов:

  1. Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
  2. Обработка винта резьбовым фиксатором.
  3. Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
  4. Вставка заглушек.

Велосипед – крайне неустойчивый агрегат, поэтому при проведении любых ремонтных работ его необходимо тщательно зафиксировать. Рама не будет болтаться туда-сюда, что исключит риск падения велосипеда на ноги или руки.

Каретка собрана и пригодна к эксплуатации. В целом, процедура несложная даже для первого раза, а уж в дальнейшем разобрать и установить механизм вообще не составит труда.
